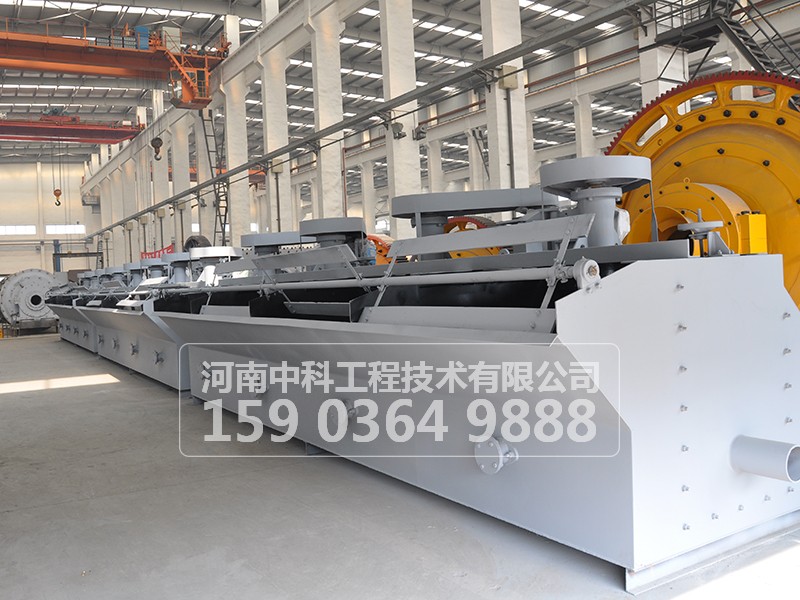

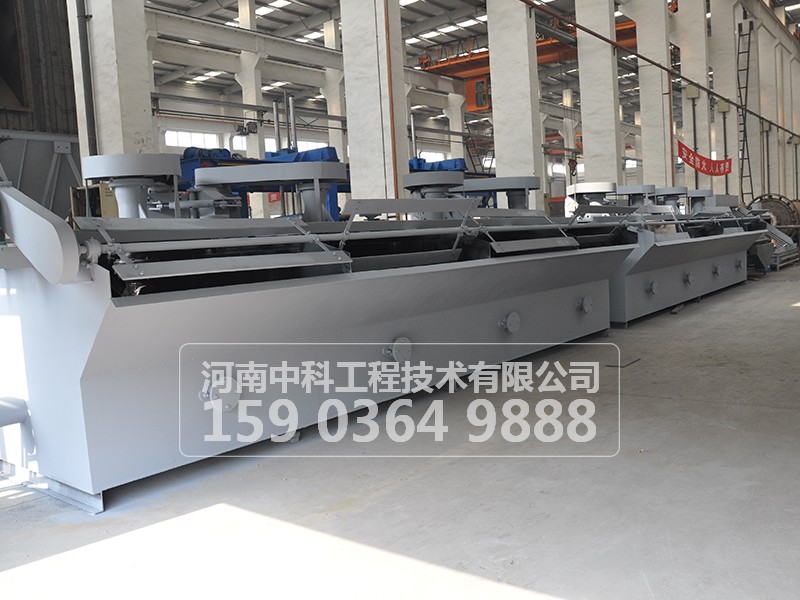

浮選機

咨詢熱線：159-0364-9888

產品詳情

       浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。
       浮選機由電動機三角代傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。
       我廠生產的浮選設備具有如下特點:吸氣量大、功耗低。每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置,便于流程的變更.礦漿循環合理，能很大限度地減少粗砂沉淀。設有礦漿面的自控裝置，調節方便 。葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環，下葉片產生礦漿下循環。

浮選機結構裝置
       本機主要由承漿槽、攪拌裝置、充氣裝置、排出礦化泡裝置、電動機等組成。
       1、承漿槽：它有進漿口，以及調節礦漿面的閘門裝置，主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
       2、攪拌裝置：它用于攪拌礦漿，防止礦砂在槽體沉淀，由皮帶輪、葉輪、垂直軸等組成，葉輪是由耐磨橡膠制成的。
       3、充氣裝置：它由導管進氣管組成，當葉輪旋轉時，葉輪腔中產生負壓，將空氣通過中空的泵管吸入，并彌散在礦漿中形成氣泡群，這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子，進一步使礦漿中的氣泡細化，及消除浮選槽中礦漿流的運動，造成大量垂直上升的微泡，為浮選過程提供必要的條件。
       4、排除礦化氣泡裝置：它是將浮在槽面上的泡沫刮出，主要由電機帶動減速器、減速器帶動刮板組成。
浮選機工作原理
    將磨碎的礦石，在磨碎時或磨碎后加水及必要的藥劑經攪拌槽調成礦漿后，注入開始攪拌的礦漿槽，向礦漿中導入空氣，使其形成大量氣泡 ，一些不易被水濕潤的，即一般稱作疏水性的礦物粒子附著于氣泡上，并與氣泡一起浮到礦漿表面，形成礦化氣泡層，另一些容易被水濕潤的，即一般稱做親水性的礦物粒子不附著于氣泡上，而留在礦漿中，將含有特定礦物的礦化氣泡排出，從而達到選礦的目的。

浮選機使用說明：
       開機前應先檢查各部位螺栓，停機起動前應先手動代輪旋轉，以防沉淀物淤積增加電動機負荷，工作時應細心調整閘門高度，使液面保持穩定，隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持間距，磨損時應注意更換，泵體內軸承每三個月要保養一次。
    易損件：葉輪，定子。
SF型浮選機技術參數

型號		SF0.37	SF0.7	SF1.2	SF2.8	SF4
槽體容積（m3）		0.37	0.7	1.2	2.8	4
葉輪直徑		300	350	450	550	650
生產能力（m3/min）		0.2-0.4	0.3-0.9	0.6-1.2	1.5-3.5	0.5-4
葉輪轉速（m3/min）		352	400	312	268	238
電動機	型號	①Y90L-4	①Y100L2-4	①Y132M2-6	①Y160L-6	①Y180L-6
		②Y90S-4	②Y90S-4	②Y90S-4	②Y90S-4	②Y90L-4
	功率	①1.5	①3	①5.5	①11	①15
		②1.1	②1.1	②1.1	②1.1	②1.5
外型尺寸		700×700×750	900×820×950	1100×1100×1100	1700×1600×1150	1850×2050×1200
單槽重量		468	600	1373	2338	2660

XJK系列浮選機技術參數

型號規格			XJK-0.35（3A）	XJK-0.62（4A）	XJK-1.1（5A）	XJK-2.8（6A）	XJK-5.8（7A）
有效容積（m3）			0.35	0.62	1.1	2.8	5.8
生產能力（m3/min）			0.18～0.4	0.3～0.9	0.6～1.6	1.5～3.5	3～7
轉速（r/min）			470	400	330	280	240
葉輪直徑			300	350	500	600	750
配套電機	型號	轉子	Y90L-4	Y100L2-4	Y132M2-6	Y160L-6	Y200L2-6（Y225M-6）
		刮板	Y90S-4	Y90S-4	Y90S-4	Y90S-4	Y90L-4
	功率	葉輪電機	1.5	3	5.5	11	22（30）
		刮板電機	1.1	1.1	1.1	1.1	1.5
重量：（t/單槽）			0.43	0.86	1.38	2.33	3.533
