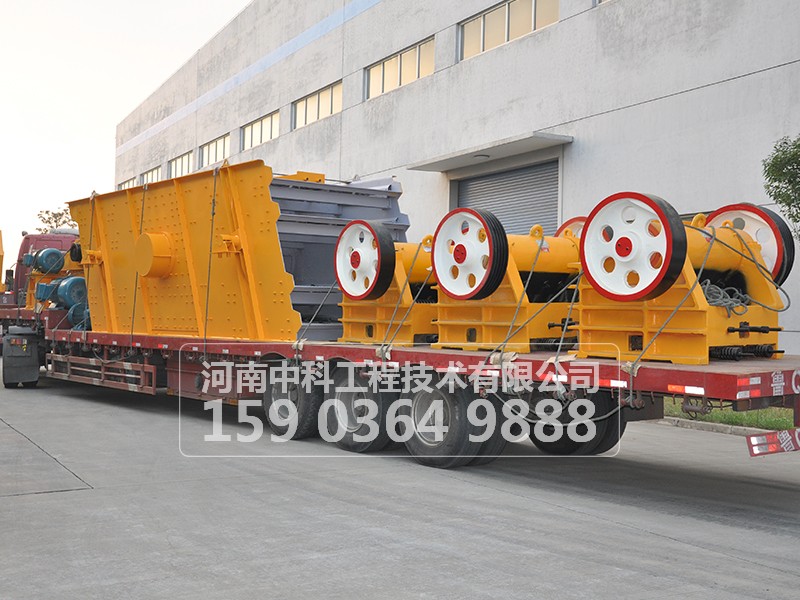

圓振動篩

咨詢熱線：159-0364-9888

產品詳情

公司始建于1956年（原上海大明鐵工廠）,圓振動篩,圓震動篩,圓振篩,振動篩產品通過ISO9001國際質量體系認證，熱誠為廣大客戶提供服務,歡迎廣大新老客戶來廠考察,試機,選購!電話:021-59515711

    圓振動篩做圓形運動，是一種多層數新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。振動篩在結構上采用筒體式偏心軸激振器及偏塊調節振幅，先進的鉚釘連接裝配式機架結構提高了設備使用壽命及彈簧減振裝置減小了對基礎的沖擊力，是一種多層的新型振動篩。

圓振動篩工作特點：

    ① 采用塊偏心作為激振力，激振力強。

    ② 篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；

    ③ 采用輪胎聯軸器，柔性連接，運轉平穩；

    ④ 采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大、壽命長、電耗低、噪音小。

       我廠生產的圓振動篩具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用方便等特點，產量能耗均達到標準，居國內外先進水平，備受各行業用戶的好評。

圓振動篩主要結構

圓振動篩由偏心式激振器、篩箱、電動機、底座及支承裝置組成。

圓振動篩工作原理：

      電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

圓振動篩使用和維護：

       振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待面物料排除后再停機。工作過程中應經常觀察篩機運行情況，如發現運動不正常或異常聲響，應及時停機檢查，找出原因，排除故障。

功格與性能參數表

型號	篩網層數	篩子面積  (m2)	篩孔尺寸  (mm)	給料粒度  (mm)	生產能力  (m3/h)	振動頻率 (r/min)	倍幅  (mm)	功率  (kw)	重量  (kg)
2YK1235	2	4.2	5-50	200	35-180	970	7	5.5	3600
2YK1245	2	5.4	5-50	200	35-206	970	7	11	4320
3YK1245	3	5.4	5-50	200	35-206	970	8	11	4460
YK1535	1	5.25	5-50	200	34-200	970	8	11	3355
3YK1535	3	5.25	5-50	400	34-200	970	8	15	5710
YK1545	1	6.75	5-50	400	44-258	970	8	11	3900
2YK1545	2	6.75	5-50	400	44-258	970	8	15	4370
3YK1545	3	6.75	5-50	400	44-258	970	8	15	5832
3YK1548	3	7.2	5-50	400	47-275	970	7	15	6070
4YK1548	4	7.2	5-100	200	47-275	730	8	18.5	7090
YK1848	1	8.8	5-100	400	56-330	755	11	15	7122
2YK1848	2	8.8	5-100	400	56-330	750	11	15	6189
3YK1848	3	8.8	5-100	400	56-330	970	7	22	6935
2YK1854	2	9.72	5-100	400	63-586	970	7	22	7602
3YK1854	3	9.72	5-100	400	63-586	970	7	22	8640
4YK1854	4	9.72	5-150	200	32-310	12.16	8	30	10530
YK2154	1	11.3	5-100	400	73-683	730	8	18.5	5269
2YK2154	2	11.3	5-100	400	73-683	730	8	22	7851
3YK2154	3	11.3	5-100	400	73-683	730	8	22	9857
2YK2160	2	12.6	5-100	400	81-720	970	8	30	9240
3YK2160	3	12.6	5-100	400	81-720	970	7	30	12757
4YK2160	4	12.6	5-100	450	66-720	740	8	45	15125
2YK2280	2	17.6	5-150	400	90-750	730	8	30	10180
YK2460	1	14.4	5-150	400	150-810	730	8	22	6200
2YK2460	2	14.4	5-150	400	150-810	730	8	30	8013
3YK2460	3	14.4	5-150	200	450-650	740	8	37	10762
4YK2460	4	14.4	5-150	200	450-650	740	8	45	1
